360° BirdView Kamerasystem

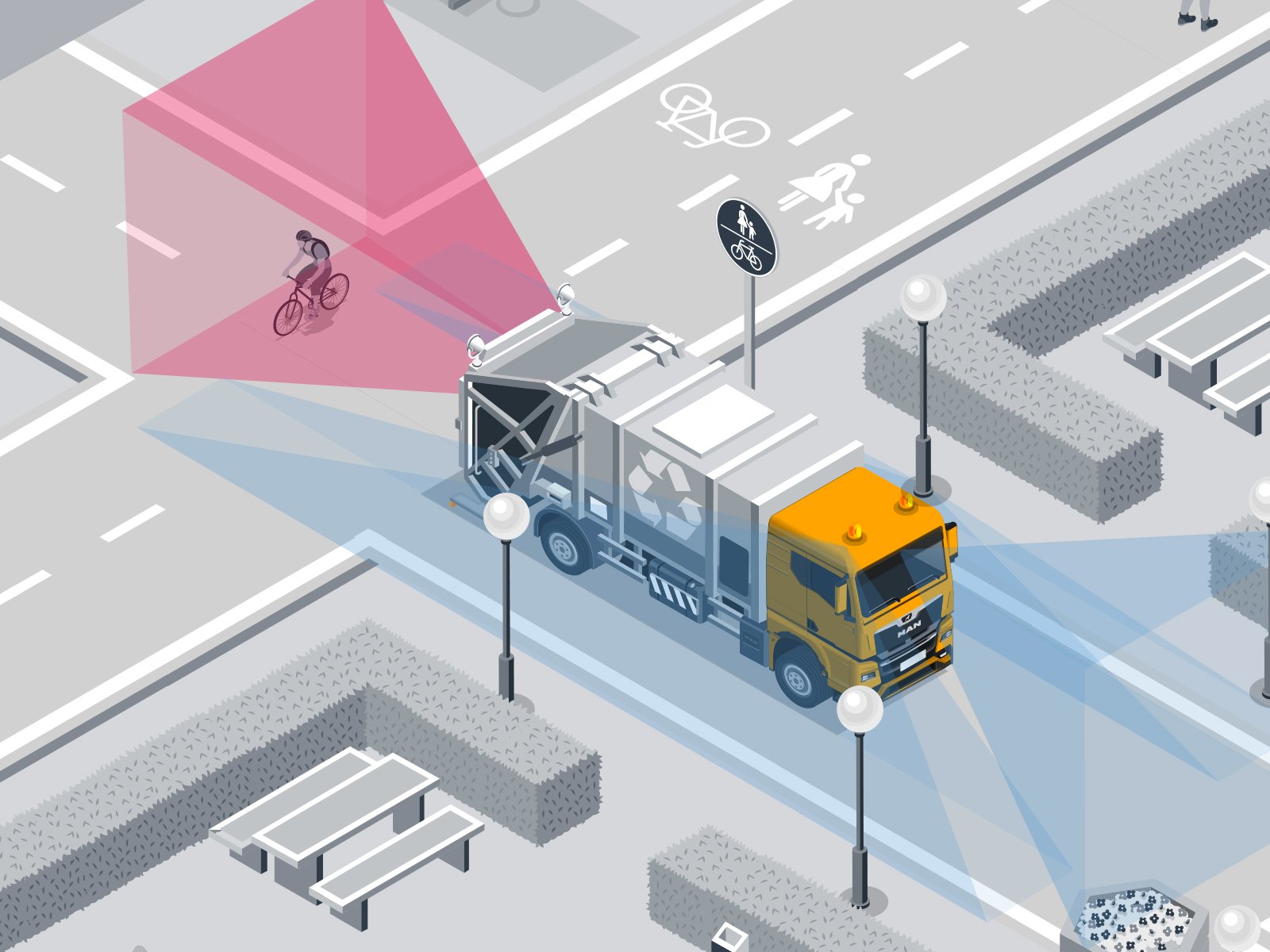

Das MAN 360° BirdView Kamerasystem ist ein leistungsfähiges, HD-TVI Umfeld-Erfassungssystem. MAN BirdView garantiert mit hochauflösender 360°-Rundumsicht bestmögliche Sicht bei schwierigen Manövern und sorgt für mehr Abbiegesicherheit. Das System, bestehend aus vier HD-Kameras mit Weitwinkelobjektiven liefert hochauflösende Aufnahmen rund ums Fahrzeug aus der Vogelperspektive. So wird die gesamte Fahrzeugumgebung nahtlos einsehbar, einschließlich aller toten Winkel. Hinweis: Nach der Erstmontage, ist eine Kalibrierung des Systems auf den spezifischen Einbau notwendig. Die Kalibrierung erfolgt mit dem ebenfalls von MAN angebotenem Kalibrierungsset. Die Kalibrierungssoftware wird auf der im Set enthaltenen SD-Karte mitgeliefert.

Eigenschaften

  • Passend für TG-Modelle und Bus-Modelle:
  • Solofahrzeug (kein Trailer oder Auflieger)
  • Fester Aufbau
  • Maximale Fahrzeuglänge: 14 m
  • Maximale Fahrzeugbreite: 2,6 m
  • Fahrzeughöhe (Höhe der Kameras): min. 1,5 m, max. 4 m
  • Kamera-Auflösung: 1280 x 720 px
  • Optionales Zubehör: Videorekorder

Fahrzeugvoraussetzung

  • Solofahrzeug mit festem Aufbau (kein Trailer oder Auflieger)
  • Maximale Fahrzeuglänge: 14m
  • Maximale Fahrzeugbreite: 2,6
  • Fahrzeughöhe (Höhe der Kameras): min. 1,5 m, max. 4 m
  • Nach der Erstmontage ist eine Kalibrierung des Systems auf dem spezifischen Einbau notwending
    • Die Kalibrierung erfolgt mit dem ebenfalls von MAN angebotenen Kalibrierungsset.
    • Die Kalibrierungssoftware wird auf der im Set enthaltenen SD-Karte mitgeliefert.
  • Bei Fahrzeugen ab MJ 2020 muss für die fahrzeugseitigen Signal-Abgriffe das Extended-IO Modul-2 in der Flashvariante 81.25806-7447 verbaut sein.

Ihre Vorteile

  1. Unfallvermeidung durch Abbilden des Fahrzeugs und seiner Umgebung
  2. Effizientes und sicheres rangieren
  3. Ansicht wird automatisch an Fahrsituation angepasst
Sachnummer Bezeichnung Passend für
U1.28210-6015 BirdView 360° Kamerasystem Alle TGL, TGM, TGS, TGX Modelle; Alle Busse
U1.28210-6019 Kalibrierungsset
U1.28210-6018 Videorekorder
Folgt Schnittstelle Beleuchtung Zusätzlich für alle TG-Modelle ab MJ 2020

Interesse?

Bitte kontaktieren Sie Ihren nächstgelegenen MAN Servicestützpunkt und lassen Sie sich beraten.
